软件可靠性基础

本章导读

软件可靠性是衡量软件质量的重要指标，直接关系到系统的稳定运行和用户体验。本章系统介绍软件可靠性的基本概念（MTTF、MTTR、MTBF）、可靠性建模方法、管理流程，重点掌握四种可靠性设计技术（容错、检错、降低复杂度、系统配置）及双机热备的三种工作模式。

学习目标

理解软件可靠性的定义和定量描述指标
掌握 MTTF、MTTR、MTBF 三个核心概念及其关系
了解软件可靠性与硬件可靠性的区别
掌握四种可靠性设计技术
熟练掌握双机热备的三种工作模式及其特点
理解可靠性测试和评价的基本流程

软件可靠性基本概念

可靠性的定义

软件可靠性定义

软件可靠性是指在**规定的时间内**，软件**不引起系统失效**的概率。该概率是系统输入和系统使用的函数，也是软件中存在的**缺陷函数**。

graph LR
    A[系统输入] --> C[软件可靠性]
    B[系统使用] --> C
    D[软件缺陷] --> C
    C --> E[失效概率]

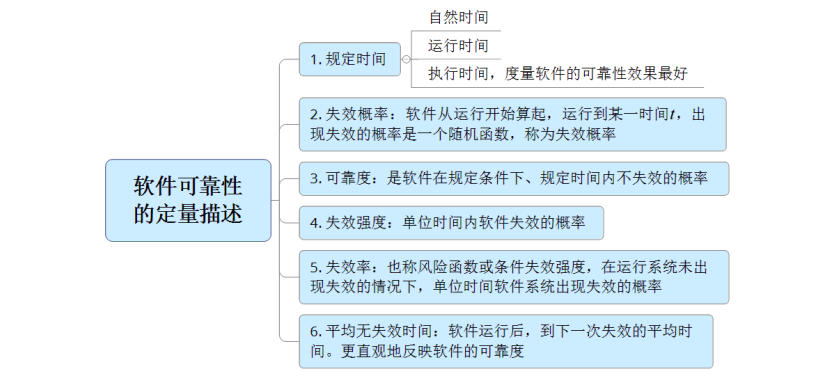

可靠性的定量描述 ⭐

软件可靠性通过以下三个核心指标来定量描述：

graph TB
    subgraph 时间指标
        A[MTTF<br>平均失效前时间]
        B[MTTR<br>平均恢复前时间]
        C[MTBF<br>平均故障间隔时间]
    end

    A --> D[正常运行到失效]
    B --> E[失效到恢复正常]
    C --> F[两次失效之间]

指标	全称	含义	公式
MTTF	Mean Time To Failure	平均失效前时间	系统正常运行到发生失效的平均时间
MTTR	Mean Time To Repair	平均恢复前时间	系统失效到恢复正常的平均时间
MTBF	Mean Time Between Failures	平均故障间隔时间	两次相邻失效之间的平均时间

关键公式

\[MTBF = MTTF + MTTR\]

可用性 = \(\frac{MTTF}{MTBF}\) = \(\frac{MTTF}{MTTF + MTTR}\)

可靠性的目标

软件可靠性目标是用户对软件性能满意程度的期望，可用以下指标描述：

描述方式	说明
可靠度	在规定条件下、规定时间内完成规定功能的概率
平均失效时间	MTTF
故障强度	单位时间内发生故障的次数

可靠性测试

测试的意义

mindmap
  root((可靠性测试意义))
    灾难性后果
      软件失效可能造成严重损失
    高失效比例
      软件失效在系统失效中占比高
    技术不成熟
      软件可靠性技术相比硬件不成熟
    费用增长
      可靠性问题导致软件成本上升
    依赖性强
      系统对软件依赖日益增大

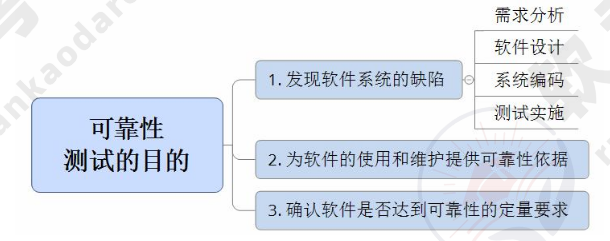

测试的目的

目的	说明
发现软件缺陷	找出导致失效的潜在问题
评估可靠性水平	量化软件的可靠性指标
预测可靠性趋势	预测未来一段时间的可靠性水平
验证可靠性目标	确认是否达到预定的可靠性要求

广义与狭义的可靠性测试

类型	定义	特点
广义	为最终评价软件系统的可靠性而运用建模、统计、试验、分析和评价等手段的测试	覆盖面广，包含多种方法
狭义	按预先确定好的测试用例，在软件预期使用环境中实施的测试	专注于获取可靠性数据

软件可靠性 vs 硬件可靠性

比较维度	软件可靠性	硬件可靠性
复杂性	复杂性比硬件高，大部分失效来自软件失效	相对简单
物理退化	不存在物理退化	失效主要由物理退化所致
唯一性	软件是唯一的，每个副本完全一样	两个硬件不可能完全一样
版本更新	更新周期快	更新周期较慢

关键区别

软件**不会磨损**，但会有**缺陷**；硬件**会磨损**，但出厂时通常**无缺陷**。

软件可靠性建模

影响因素

graph TB
    A[软件可靠性] --> B[运行环境]
    A --> C[软件规模]
    A --> D[内部结构]
    A --> E[开发方法和环境]
    A --> F[可靠性投入]

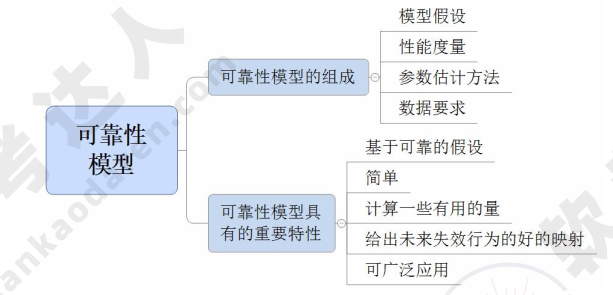

建模方法

方法类别	具体方法
统计方法	种子法、失效率类、曲线拟合类
增长模型	可靠性增长
结构分析	程序结构分析、执行路径分析
输入分析	输入域分类
数学模型	非齐次泊松过程、马尔可夫过程、贝叶斯分析

软件可靠性管理

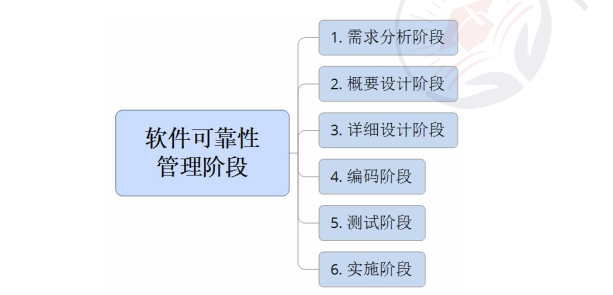

管理阶段

graph LR
    A[需求分析] --> B[设计]
    B --> C[编码]
    C --> D[测试]
    D --> E[发布]
    E --> F[维护]

需求分析阶段的任务

在需求分析阶段，应完成以下可靠性管理工作：

序号	任务
1	确定软件的可靠性目标
2	分析可能影响可靠性的因素
3	确定可靠性的验收标准
4	制定可靠性管理框架
5	制定可靠性文档编写规范
6	制定可靠性活动初步计划
7	确定可靠性数据收集规范

软件可靠性设计 ⭐

软件可靠性设计包括**四种核心技术**：

mindmap
  root((可靠性设计技术))
    容错设计
      恢复块设计
      N版本程序设计
      冗余设计
    检错技术
      代价低
      需人工干预
    降低复杂度
      简化结构
      缩短代码
    系统配置
      双机热备
      服务器集群

容错设计技术

容错设计是指系统在出现故障时仍能保持正常运行的能力。

技术	原理	适用场景
恢复块设计	选择一组操作作为容错设计单元，把普通程序块变成恢复块	单个模块的容错
N 版本程序设计	设计多个模块或版本，对相同输入进行多数表决	关键功能的高可靠性需求
冗余设计	设计不同路径、算法或实现方式的备份模块/系统	系统级容错

N 版本程序设计示例

graph TB
    A[输入] --> B[版本1]
    A --> C[版本2]
    A --> D[版本3]
    B --> E[表决器]
    C --> E
    D --> E
    E --> F[输出]

三个版本独立开发，采用不同算法实现相同功能，通过表决器选择多数一致的结果。

检错技术

要素	说明
检测对象	确定需要检测的内容
检测延时	从错误发生到检测出来的时间
实现方式	具体的检测机制
处理方式	检测到错误后的处理方法

检错技术特点

**代价低**于容错技术和冗余技术
不能自动解决故障，需要人工干预

降低复杂度设计

设计思想：在保证实现软件功能的基础上：

简化软件结构
缩短程序代码长度
优化软件数据流向
降低软件复杂度
提高软件可靠性

系统配置技术 ⭐

系统配置技术分为两大类：

graph TB
    A[系统配置技术] --> B[双机热备技术]
    A --> C[服务器集群技术]

    B --> D[双机热备模式]
    B --> E[双机互备模式]
    B --> F[双机双工模式]

双机热备技术

采用**"心跳"方法**保证主系统与备用系统的联系。

三种工作模式对比

模式	工作方式	特点	适用场景
双机热备模式	一台工作，一台后备	资源利用率 50%，切换时间短	单一关键应用
双机互备模式	两台运行不同应用，互为后备	资源利用率高，对服务器性能要求高	多个独立应用
双机双工模式	两台同时运行相同应用	负载均衡，高可用	高并发、高可用需求

graph TB
    subgraph 双机热备模式
        A1[主服务器<br>运行应用] --> A2[备服务器<br>待命]
    end

    subgraph 双机互备模式
        B1[服务器A<br>运行应用1] --> B2[服务器B<br>运行应用2]
        B2 --> B1
    end

    subgraph 双机双工模式
        C1[服务器1<br>运行应用] --> C3[负载均衡]
        C2[服务器2<br>运行应用] --> C3
    end

双机互备模式详解

双机互备模式的关键特点：

两个**相对独立的应用**在两台机器**同时运行**
彼此均设为**备机**
当某一台服务器出现故障时，另一台可以在短时间内**接管故障服务器的应用**
保证了应用的**持续性**
对服务器**性能要求较高**（需要同时处理自身和备份的应用）

服务器集群技术

集群内各节点服务器通过内部局域网相互通信：

若某节点服务器发生故障
该服务器运行的应用被另一节点服务器**自动接管**
实现高可用性

软件可靠性测试详解

测试组成

graph LR
    A[可靠性目标确定] --> B[运行剖面开发]
    B --> C[测试用例设计]
    C --> D[测试实施]
    D --> E[测试结果分析]

运行剖面

为软件的使用行为建模，开发使用模型，明确需测试的内容。

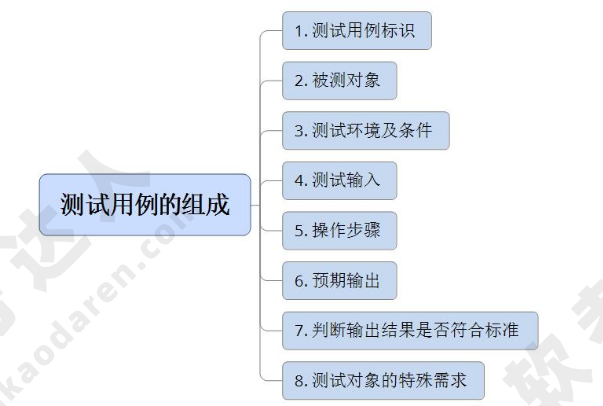

测试用例设计原则

原则	说明
反映实际使用	测试用例要能够反映实际的使用情况
优先级排序	优先测试最重要和最频繁使用的功能
文档记录	编写成相关文档

可靠性数据分类

用时间定义的软件可靠性数据分为 4 类：

数据类型	说明
失效时间数据	每次失效发生的具体时间
失效间隔时间数据	相邻两次失效之间的时间间隔
分组时间内的失效数	某时间段内发生的失效次数
分组时间的累积失效数	从开始到某时间点的累计失效次数

软件可靠性评价

评价过程

graph LR
    A[选择可靠性模型] --> B[收集可靠性数据]
    B --> C[可靠性评估和预测]

模型选择标准

标准	说明
假设适用性	模型假设是否适合当前软件
预测能力	预测的能力与质量
输出满足度	模型输出值能否满足评价需求
使用简便性	模型使用的简便程度

数据收集方法

方法	说明
尽早确定模型	尽可能早地确定可靠性模型
可操作性计划	数据收集计划要有较强的可操作性
重视数据分析	重视测试数据的分析和整理
利用技术手段	充分利用数据库技术完成分析和统计

评估和预测

内容	说明
目的	评估软件系统的可靠性状况，预测将来一段时间的可靠性水平
主要方法	软件可靠性模型分析
辅助方法	失效数据的图形分析法、试探性数据分析技术

本章小结

核心知识点

三个时间指标：
MTTF（平均失效前时间）
MTTR（平均恢复前时间）
MTBF = MTTF + MTTR（平均故障间隔时间）
四种设计技术：
容错设计（恢复块、N 版本、冗余）
检错技术（代价低，需人工干预）
降低复杂度设计
系统配置技术
双机热备三种模式：
热备模式（主备）
互备模式（互为备份）
双工模式（同时工作）

公式速记
