安全架构设计理论与实践
本章导读
信息安全是系统架构设计中不可忽视的重要方面。本章介绍信息安全面临的威胁来源和风险类别，重点掌握 SNMPv3 定义的安全威胁分类（主要威胁和次要威胁），以及安全体系架构、安全模型、网络安全设计等核心内容。
学习目标
信息安全面临的威胁
威胁来源
信息安全威胁可以来源于多个层面：
mindmap
root((威胁来源))
物理环境
硬件损坏
自然灾害
通信链路
数据窃听
传输干扰
网络系统
网络攻击
拒绝服务
操作系统
系统漏洞
恶意软件
应用系统
应用漏洞
逻辑缺陷
管理系统
管理疏漏
人为失误
| 来源 | 典型威胁 |
| 物理环境 | 硬件故障、电源问题、自然灾害 |
| 通信链路 | 数据窃听、传输干扰、中间人攻击 |
| 网络系统 | DDoS 攻击、网络入侵、端口扫描 |
| 操作系统 | 系统漏洞、权限提升、恶意软件 |
| 应用系统 | SQL 注入、XSS、业务逻辑漏洞 |
| 管理系统 | 管理疏漏、配置错误、人为失误 |

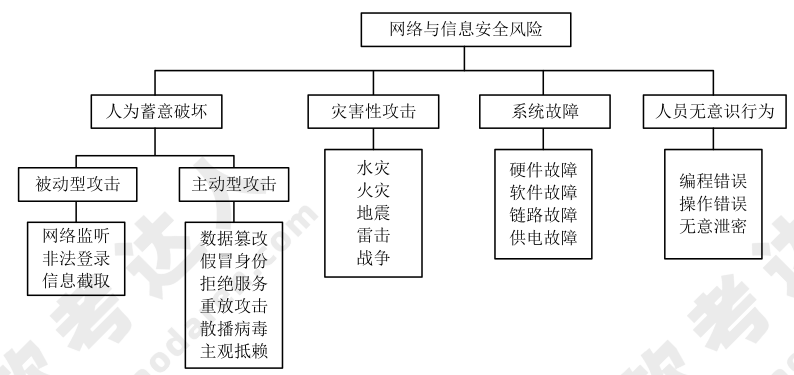

网络与信息安全风险类别 ⭐
graph TB
A[网络与信息安全风险] --> B[人为蓄意破坏]
A --> C[灾害性攻击]
A --> D[系统故障]
A --> E[人员无意识行为]
B --> B1[被动型攻击]
B --> B2[主动型攻击]
| 类别 | 说明 | 示例 |
| 人为蓄意破坏 | 有意识的恶意行为 | 黑客攻击、病毒传播 |
| ├─ 被动型攻击 | 窃取信息但不修改 | 窃听、流量分析 |
| └─ 主动型攻击 | 修改或破坏系统 | 篡改数据、拒绝服务 |
| 灾害性攻击 | 自然灾害或意外 | 火灾、水灾、地震 |
| 系统故障 | 软硬件故障 | 硬件损坏、软件 Bug |
| 人员无意识行为 | 非故意的操作失误 | 误删数据、配置错误 |
SNMPv3 安全威胁分类 ⭐
SNMPv3 把对网络协议的安全威胁分为**主要威胁**和**次要威胁**两类。
主要威胁（必须防护）
| 威胁类型 | 英文 | 说明 |
| 修改信息 | Modification of Information | 未经授权的实体改变 SNMP 报文，企图实施未授权的管理操作或提供虚假的管理对象 |
| 假冒 | Masquerade | 未经授权的用户冒充授权用户的标识，企图实施管理操作 |
次要威胁（必须防护）
| 威胁类型 | 英文 | 说明 |
| 修改报文流 | Message Stream Modification | 重新排序、延迟或重放报文，可能实施非法管理操作 |
| 消息泄露 | Disclosure | SNMP 引擎间的信息可能被偷听，应采取局部策略防护 |
不必防护的威胁
| 威胁类型 | 英文 | 原因 |
| 拒绝服务 | Denial of Service | 与网络失效难以区分，由网络管理协议处理 |
| 通信分析 | Traffic Analysis | 管理系统通信模式可预见，防护意义不大 |
记忆技巧
SNMPv3 安全威胁分类：
- 必须防护 4 种：修改信息、假冒（主要）+ 修改报文流、消息泄露（次要）
- 不必防护 2 种：拒绝服务、通信分析
常见的安全威胁
攻击类型分类
| 类型 | 特点 | 示例 |
| 被动攻击 | 窃取信息，不修改数据 | 窃听、流量分析、内容泄露 |
| 主动攻击 | 修改或破坏数据 | 篡改、伪造、重放、拒绝服务 |
常见攻击方式
| 攻击方式 | 说明 |
| 窃听 | 监听网络通信获取敏感信息 |
| 流量分析 | 分析通信模式获取信息 |
| 篡改 | 修改传输中的数据 |
| 伪造 | 冒充合法用户或系统 |
| 重放攻击 | 截获数据后重新发送 |
| 拒绝服务 | 使系统无法正常提供服务 |
| 中间人攻击 | 在通信双方之间进行窃听和篡改 |
安全体系架构
安全架构层次
graph TB
A[安全策略层] --> B[安全管理层]
B --> C[安全技术层]
C --> D[安全基础设施层]
| 层次 | 职责 |
| 安全策略层 | 制定安全策略和规范 |
| 安全管理层 | 安全管理制度和流程 |
| 安全技术层 | 安全技术措施实施 |
| 安全基础设施层 | 基础安全设施和工具 |
安全服务
| 服务 | 说明 |
| 身份认证 | 验证用户身份的真实性 |
| 访问控制 | 控制用户对资源的访问权限 |
| 数据机密性 | 保护数据不被未授权访问 |
| 数据完整性 | 保护数据不被篡改 |
| 不可否认性 | 防止通信方否认其行为 |
安全模型
常见安全模型
| 模型 | 说明 |
| BLP 模型 | Bell-LaPadula 模型，关注机密性 |
| Biba 模型 | 关注完整性 |
| Clark-Wilson 模型 | 商业安全模型，关注完整性 |
| Chinese Wall 模型 | 利益冲突模型 |
BLP 模型规则
| 规则 | 说明 |
| 不上读 | 主体只能读取同级或更低安全级别的客体 |
| 不下写 | 主体只能写入同级或更高安全级别的客体 |
Biba 模型规则
| 规则 | 说明 |
| 不下读 | 主体只能读取同级或更高完整性级别的客体 |
| 不上写 | 主体只能写入同级或更低完整性级别的客体 |
信息安全整体架构设计
设计原则
| 原则 | 说明 |
| 纵深防御 | 多层防护，不依赖单一安全措施 |
| 最小权限 | 只授予完成任务所需的最小权限 |
| 分离原则 | 敏感操作需要多方参与 |
| 默认安全 | 默认拒绝，明确允许 |
| 开放设计 | 安全不依赖算法保密 |
安全架构设计要素
graph TB
A[安全架构设计] --> B[身份管理]
A --> C[访问控制]
A --> D[数据保护]
A --> E[安全审计]
A --> F[安全运维]
网络安全架构设计
网络安全层次
| 层次 | 安全措施 |
| 物理层 | 物理隔离、机房安全 |
| 网络层 | 防火墙、入侵检测、VPN |
| 传输层 | SSL/TLS、加密传输 |
| 应用层 | 应用安全、身份认证 |
网络安全技术
| 技术 | 作用 |
| 防火墙 | 访问控制、流量过滤 |
| 入侵检测 | 检测异常行为和攻击 |
| VPN | 安全的远程访问 |
| 加密技术 | 保护数据机密性 |
| 数字签名 | 保证数据完整性和不可否认性 |
数据库系统安全设计
数据库安全措施
| 措施 | 说明 |
| 身份认证 | 验证数据库用户身份 |
| 访问控制 | 控制用户对数据的访问权限 |
| 数据加密 | 敏感数据加密存储 |
| 审计日志 | 记录数据库操作 |
| 备份恢复 | 数据备份和灾难恢复 |
数据库权限管理
| 权限类型 | 说明 |
| 系统权限 | 数据库系统级操作权限 |
| 对象权限 | 具体数据库对象的操作权限 |
系统架构脆弱性分析
脆弱性来源
| 来源 | 说明 |
| 设计缺陷 | 架构设计中的安全漏洞 |
| 实现错误 | 编码中的安全 Bug |
| 配置不当 | 不安全的系统配置 |
| 运维疏漏 | 运维过程中的安全问题 |
脆弱性评估
| 评估方法 | 说明 |
| 漏洞扫描 | 自动化发现已知漏洞 |
| 渗透测试 | 模拟攻击发现安全问题 |
| 代码审计 | 审查代码中的安全问题 |
| 架构评审 | 评估架构设计的安全性 |
本章小结
核心知识点
-
威胁来源：物理环境、通信链路、网络系统、操作系统、应用系统、管理系统
-
风险类别：人为蓄意破坏（被动/主动）、灾害性攻击、系统故障、人员无意识行为
-
SNMPv3 安全威胁：
- 主要威胁：修改信息、假冒
- 次要威胁：修改报文流、消息泄露
-
不必防护：拒绝服务、通信分析
-
安全模型：
- BLP：不上读、不下写（机密性）
- Biba：不下读、不上写（完整性）
考试重点
| 知识点 | 考查形式 |
| SNMPv3 安全威胁分类 | 判断威胁类型和防护要求 |
| 被动/主动攻击区分 | 根据攻击特点判断类型 |
| BLP/Biba 模型规则 | 规则理解与应用 |
学习建议
- 威胁分类：牢记 SNMPv3 的威胁分类及防护要求
- 攻击类型：理解被动攻击和主动攻击的区别
- 安全模型：掌握 BLP 和 Biba 模型的规则方向
