云原生架构设计理论与实践
本章导读
云原生架构是现代软件架构的发展趋势，本章系统介绍云原生的定义、原则和主要架构模式。重点掌握云原生七大原则、服务化架构模式、Serverless 模式、分布式事务的五种模式（XA、BASE、TCC、SAGA、AT），以及容器技术、微服务、服务网格等关键技术。
学习目标
- 理解云原生架构的定义和核心价值
- 掌握云原生的七大原则
- 熟练掌握云原生的主要架构模式
- 理解分布式事务的五种模式及其特点
- 掌握容器、微服务、服务网格等关键技术
云原生架构的内涵
云原生定义
云原生架构定义
云原生架构是基于云原生技术的一组**架构原则和设计模式**的集合，旨在将云应用中的**非业务代码**部分进行最大化剥离，从而让云设施接管应用中原有的大量**非功能特性**（如弹性、韧性、安全、可观测性、灰度等），使业务不再有非功能性业务中断困扰的同时，具备**轻量、敏捷、高度自动化**的特点。
云原生应用特点
mindmap
root((云原生应用特点))
代码结构变化
无需掌握分布式处理
无需掌握复杂网络技术
业务开发更敏捷
非功能性委托
高可用能力
容灾能力
安全特性
可运维性
可测试性
灰度发布能力
高度自动化
自动部署
成千上万节点| 特点 | 说明 |
|---|---|
| 代码结构变化 | 无需掌握文件分布式处理、复杂网络技术，业务开发更敏捷快速 |
| 非功能性委托 | 高可用、容灾、安全、可运维、可测试、灰度发布等委托给云原生架构 |
| 高度自动化 | 基于云原生的自动化软件交付可把应用自动部署到成千上万的节点 |
云原生七大原则 ⭐
graph TB
subgraph 云原生原则
A[服务化原则]
B[弹性原则]
C[可观测原则]
D[韧性原则]
E[自动化原则]
F[零信任原则]
G[持续演进原则]
end| 原则 | 定义 |
|---|---|
| 服务化原则 | 通过服务化架构把不同生命周期的模块分离出来，分别进行业务迭代 |
| 弹性原则 | 系统的部署规模可以随着业务量的变化而**自动伸缩** |
| 可观测原则 | 通过日志、链路跟踪和度量等手段，使多次服务调用的耗时、返回值和参数都清晰可见 |
| 韧性原则 | 软件所依赖的软硬件组件出现各种异常时，软件表现出来的**抵御能力** |
| 自动化原则 | 让自动化工具理解交付目标和环境差异，实现整个软件交付和运维的自动化 |
| 零信任原则 | 不信任网络内外的任何人/设备/系统，基于**认证和授权**重构访问控制的信任基础 |
| 持续演进原则 | 架构具备**持续演进能力** |
记忆技巧
七大原则可记为："服弹观韧自零演"
- **服**务化、**弹**性、可**观**测、**韧**性、**自**动化、**零**信任、持续**演**进
云原生主要架构模式 ⭐
服务化架构模式
服务化架构的核心要求：
| 要素 | 说明 |
|---|---|
| 颗粒度划分 | 以应用模块为颗粒度划分 |
| 接口契约 | 以接口契约（如 IDL）定义彼此业务关系 |
| 标准协议 | 以标准协议（HTTP、gRPC 等）确保互联互通 |
| 结合方法论 | 领域驱动设计（DDD）、测试驱动开发（TDD）、容器化部署 |
Mesh 化架构模式
graph TB
A[业务进程] --> B[Sidecar]
B --> C[服务发现]
B --> D[负载均衡]
B --> E[熔断限流]
style B fill:#fff3e0核心思想：把中间件框架（RPC、缓存、异步消息等）从业务进程中分离
| 优势 | 说明 |
|---|---|
| 中间件解耦 | 中间件 SDK 与业务代码进一步解耦 |
| 透明升级 | 中间件升级对业务进程没有影响 |
| 平台无关 | 迁移到其他平台的中间件对业务透明 |
Serverless 模式
Serverless 定义
业务流量到来/业务事件发生时，云会启动或调度一个已启动的业务进程进行处理，处理完成后云自动会关闭/调度业务进程，等待下一次触发。
Serverless 适用场景：
| 场景 | 说明 |
|---|---|
| 事件驱动 | 数据计算任务 |
| 短时计算 | 计算时间短的请求/响应应用 |
| 简单任务 | 没有复杂相互调用的长周期任务 |
开发者无需关心：
- 应用运行地点
- 操作系统
- 网络配置
- CPU 性能
存储计算分离模式
graph LR
A[计算节点] --> B[无状态应用]
C[存储节点] --> D[有状态数据]
B -.-> D核心思想：无状态应用不存在一致性维度，可以获得更好的可用性和分区容错性
CAP 定理
分布式环境中的 CAP 困难主要针对有状态应用：
- C（Consistency）：一致性
- A（Availability）：可用性
- P（Partition Tolerance）：分区容错性
三者最多满足其中两个。
分布式事务模式 ⭐
由于业务需要访问多个微服务，会带来分布式事务问题。常用的分布式事务模式：
| 模式 | 原理 | 优点 | 缺点 |
|---|---|---|---|
| XA 模式 | 两阶段提交（2PC） | 强一致性 | 需要两次网络交互，性能差 |
| BASE | 基本可用（BA）+ 最终一致性（E）+ 软状态（S） | 高性能 | 通用性有限，需权衡可用性和一致性 |
| TCC | Try-Confirm-Cancel 二阶段 | 事务隔离性可控，高效 | 对业务侵入性强，设计开发维护成本高 |
| SAGA | 正向事务 + 补偿事务 | 长事务支持好 | 开发维护成本高 |
| SEATA AT | 委托二阶段给底层框架，取消行锁 | 高性能，无代码开发工作量，自动回滚 | 存在使用场景限制 |
graph TB
subgraph 分布式事务模式选择
A[XA] -->|强一致性要求| B[适用]
C[BASE] -->|高性能要求| D[适用]
E[TCC] -->|需要细粒度控制| F[适用]
G[SAGA] -->|长事务场景| H[适用]
I[SEATA AT] -->|通用场景| J[适用]
end可观测架构
可观测架构包含三大支柱：
| 支柱 | 说明 | 作用 |
|---|---|---|
| Logging | 日志记录 | 提供多级别跟踪（INFO/DEBUG/WARNING/ERROR） |
| Tracing | 链路追踪 | 收集请求从前端到后端的访问日志，形成完整调用链路 |
| Metrics | 度量指标 | 提供系统的多维度度量（并发度、耗时、可用时长、容量等） |
事件驱动架构
EDA（Event Driven Architecture）是一种应用/组件间的集成架构模式。
适用场景：
| 场景 | 说明 |
|---|---|
| 增强服务韧性 | 异步解耦，提高系统弹性 |
| 数据变化通知 | 数据变更时通知相关服务 |
| 构建开放式接口 | 事件作为系统间的接口 |
| 事件流处理 | 实时处理事件流 |
| CQRS | 命令查询责任分离，命令用事件发起，查询用同步 API |
云原生架构反模式
| 反模式 | 问题描述 |
|---|---|
| 庞大的单体应用 | 缺乏依赖隔离、代码耦合、边界不清晰、变更影响扩散、难以协调发布、无法单独扩容 |
| 硬拆微服务 | 强行拆分耦合度高的模块、数据紧密耦合、分布式调用影响性能 |
| 缺乏自动化 | 人均负责模块数上升，工作量增大，开发成本增加 |
云原生架构相关技术

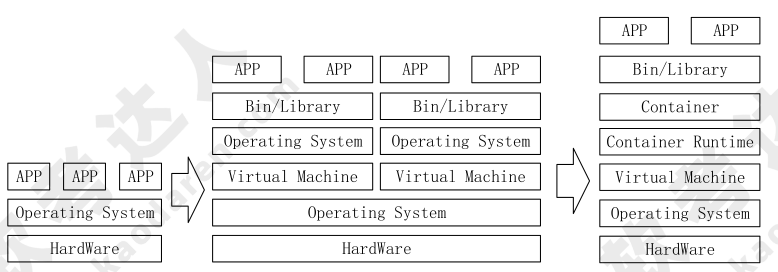

容器技术
graph TB
subgraph 部署模式对比
A[传统部署] --> A1[应用直接运行在物理机]
B[虚拟化部署] --> B1[应用运行在虚拟机]
C[容器部署] --> C1[应用及依赖打包为容器]
end容器优势：
| 优势 | 说明 |
|---|---|
| 标准化 | 应用及依赖打包发布 |
| 环境一致 | 不受环境限制 |
| 快速部署 | 秒级启动 |
| 资源隔离 | 进程级隔离 |
容器编排技术
容器编排（如 Kubernetes）提供的能力：
| 能力 | 说明 |
|---|---|
| 资源调度 | 智能分配计算资源 |
| 应用部署与管理 | 声明式部署和管理 |
| 自动修复 | 自动重启失败容器 |
| 服务发现与负载均衡 | 自动服务注册和流量分发 |
| 弹性伸缩 | 根据负载自动扩缩容 |
| 声明式 API | 基于 YAML/JSON 的配置 |
| 可扩展性架构 | 插件化设计 |
| 可移植性 | 跨云平台部署 |
微服务设计约束
| 约束类型 | 说明 |
|---|---|
| 个体约束 | 微服务功能在业务领域划分上应相互独立 |
| 横向关系 | 可发现性（服务变化自动感知）+ 可交互性（服务间调用方式） |
| 纵向约束 | 数据存储隔离（DSS），数据访问必须通过对应微服务 API |
| 分布式约束 | CI/CD 流水线、蓝绿/金丝雀发布策略 |
无服务器技术（Serverless）
Serverless 特点：
| 特点 | 说明 |
|---|---|
| 全托管 | 客户只需编写代码，无须关注服务器等基础设施 |
| 通用性 | 结合云 BaaS API，支撑所有重要类型应用 |
| 自动弹性 | 无须提前容量规划 |
| 按量计费 | 无须为闲置资源付费 |
关注点：计算资源弹性调度、负载均衡和流控、安全性

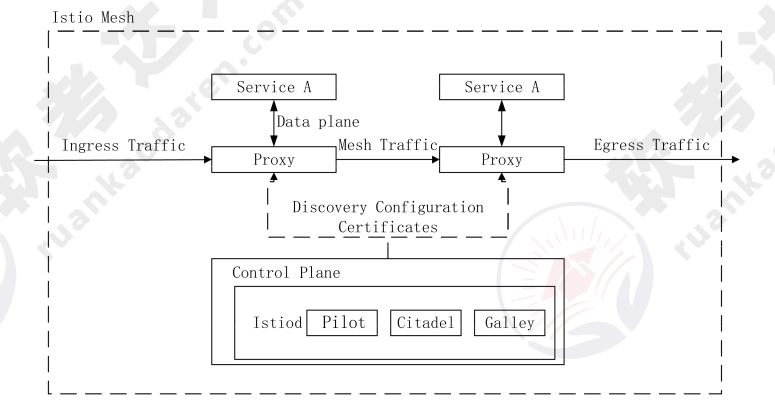

服务网格（Service Mesh）
graph TB
subgraph 服务网格架构
A[服务A] --> B[Sidecar Proxy]
B --> C[服务B]
D[控制平面] --> B
D --> E[策略配置]
end服务网格目标：将微服务间的连接、安全、流量控制和可观测等通用功能下沉为平台基础设施
主要技术：
| 技术 | 说明 |
|---|---|
| Istio | 最流行的服务网格实现 |
| Linkerd | 轻量级服务网格 |
| Consul | HashiCorp 的服务网格方案 |
本章小结
核心知识点
-
云原生定义：非业务代码剥离，非功能特性委托给云设施
-
七大原则：服务化、弹性、可观测、韧性、自动化、零信任、持续演进
-
主要架构模式：
- 服务化架构（DDD、TDD）
- Mesh 化架构（Sidecar）
- Serverless（事件驱动、按需计算）
- 存储计算分离
- 分布式事务（XA、BASE、TCC、SAGA、AT）
- 可观测架构（Logging、Tracing、Metrics）
-
事件驱动架构（EDA、CQRS）
-
关键技术：容器、容器编排、微服务、Serverless、服务网格
分布式事务对比
| 模式 | 一致性 | 性能 | 侵入性 | 适用场景 |
|---|---|---|---|---|
| XA | 强 | 低 | 低 | 强一致性要求 |
| BASE | 最终 | 高 | 中 | 高性能要求 |
| TCC | 可控 | 高 | 高 | 细粒度控制 |
| SAGA | 最终 | 中 | 高 | 长事务 |
| SEATA AT | 最终 | 高 | 低 | 通用场景 |
考试重点
| 知识点 | 考查形式 |
|---|---|
| 云原生七大原则 | 原则识别与定义 |
| 分布式事务模式 | 特点对比与场景选择 |
| 可观测三支柱 | 概念区分 |
| 服务网格概念 | 架构理解 |
学习建议
- 原则记忆：使用"服弹观韧自零演"口诀
- 分布式事务：重点理解各模式的优缺点和适用场景
- 架构模式：理解每种模式解决的核心问题
